工作原理:

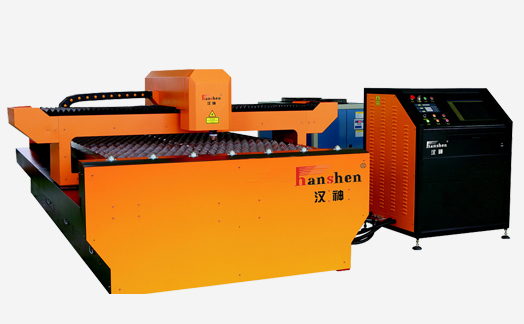

YAG激光切割机是采用脉冲氙灯作为激励源的激光切割设备,采用英国进口介质膜片,输出高能量密度的激光束,通过光学聚焦镜汇聚在工件表面上,使工件上被光斑照射的区域局部瞬间熔化和气化,通过计算机控制数控系统移动光斑照射部位而实现自动切割。
切割范围及应用领域:
可对金属、多种非金属板料、管材进行切割。特别适用于不锈钢板、铁板、铝材、陶瓷片、硅片、金刚石等材料的切割。
广泛应用于厨具、五金、刀具、钣金、眼镜、精密机械、高低压电气柜、仪表电器、金属工艺品、装潢、锯片、医疗、钢结构、汽车配件、铭牌、广告标牌等行业。
产品特点:
1、切割速度快、效率高、成本低、操作安全、性能稳定;
2、切缝质量好,变形小,平整、美观。配备高度跟踪装置,即使材料表面不平整仍可保证切割质量,不受工件形状的影响。加工柔性好,可以切割任意图形,包括管材及其它异型材;
3、采用进口伺服电机和导向传动机构,切割精度高,适用于各种精密配件和机器面板的切割、打孔以及各种金属字、装饰图案等的切割;
4、采用电脑编程,可以把不同形状的产品进行整张板材料套裁,****限度地提高材料的利用率,即时加工,操作简单、方便;
5、性价比极高:价格只有同类性能CO2激光切割机的1/3,及同等功效数控冲床的2/5;
6、使用成本很低:仅为同类CO2激光切割机的1/8~1/10,每小时成本仅为23元左右,CO2激光切割机每小时成本为150~180元左右;
7、后续维护费用很低:仅为同类CO2激光切割机的1/10~1/15,及同等功效数控冲床的1/3~1/4。
技术参数:
机器型号 |
HSLC600- 1530 |
加工范围(mm) |
1500×3000(幅面可选) |
****激光功率 |
600W |
控制系统 |
专业数控软件 |
激光波长 |
1064nm |
瞄准定位 |
红光 |
切割厚度 |
≤ 9mm |
整机耗电功率 |
≤ 20KW |
****切割速度 |
3000mm/min |
电力需求 |
380V/50Hz/60A |
最小线宽 |
0.15mm |
冷却方式 |
水冷 |
重复定位精度 |
±0.10mm |
主机系统 |
5000×2000×1800 |
脉冲宽度 |
0.1-20ms |
冷却系统 |
750×560×900 |
脉冲频率 |
1-500Hz |
|
|
不锈钢切割工艺:
厚度mm |
****的切割速度(氧气)mm/min |
****的切割速度(空气)mm/min |
切割最小线缝mm |
切割精度300mm内 |
外观 |
0.6 |
4000 |
2300 |
0.35 |
±0.05mm |
好 |
0.7 |
3800 |
2100 |
0.35 |
±0.05mm |
好 |
0.8 |
3600 |
2000 |
0.35 |
±0.05mm |
好 |
1 |
2800 |
1700 |
0.4 |
±0.05mm |
好 |
1.5 |
2000 |
1200 |
0.45 |
±0.05mm |
好 |
2 |
1500 |
900 |
0.6 |
±0.05mm |
好 |
3 |
800 |
|
0.7 |
±0.05mm |
好 |
4 |
500 |
|
0.8 |
±0.05mm |
可以 |
5-8 |
200 |
|
0.8 |
±0.05mm |
有少量沾渣 |
|
